Оборудование под условия вашего процесса

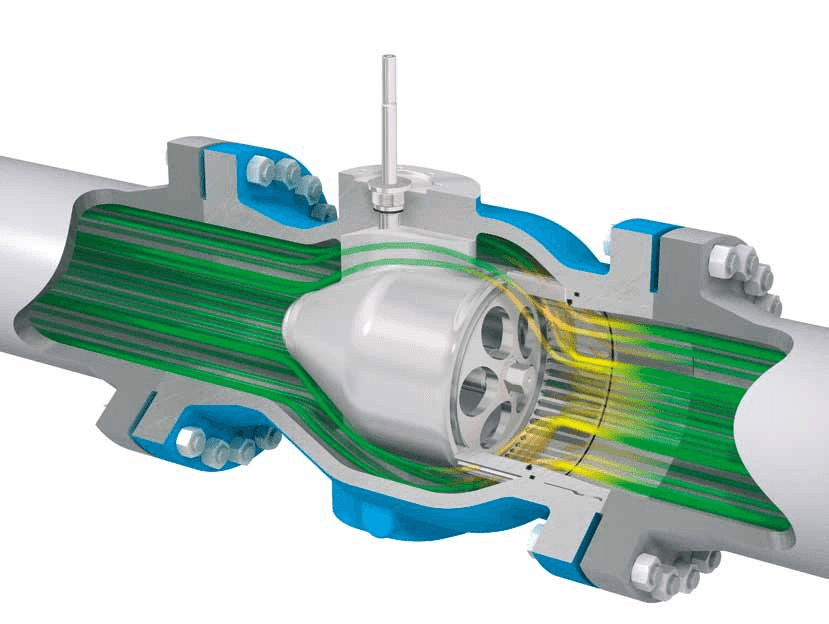

Осевой регулирующий клапан

RZD

Регулирование газа и жидкости, антипомпажные и рециркуляционные линии, большие перепады давления.

Размерный ряд

2–72 дюйма

Классы корпуса

ASME Class 150–2500

Исполнения API

3000–10 000

Внутренние элементы

Подбор по расходу, перепаду и шуму

Температура

По материалам корпуса, уплотнениям и исполнению

Размеры и классы относятся к семейству, а не к любой их комбинации. ASME Class не является давлением в барах. Допустимое давление зависит от материала и температуры.

Осевой обратный клапан

TKZ-Y

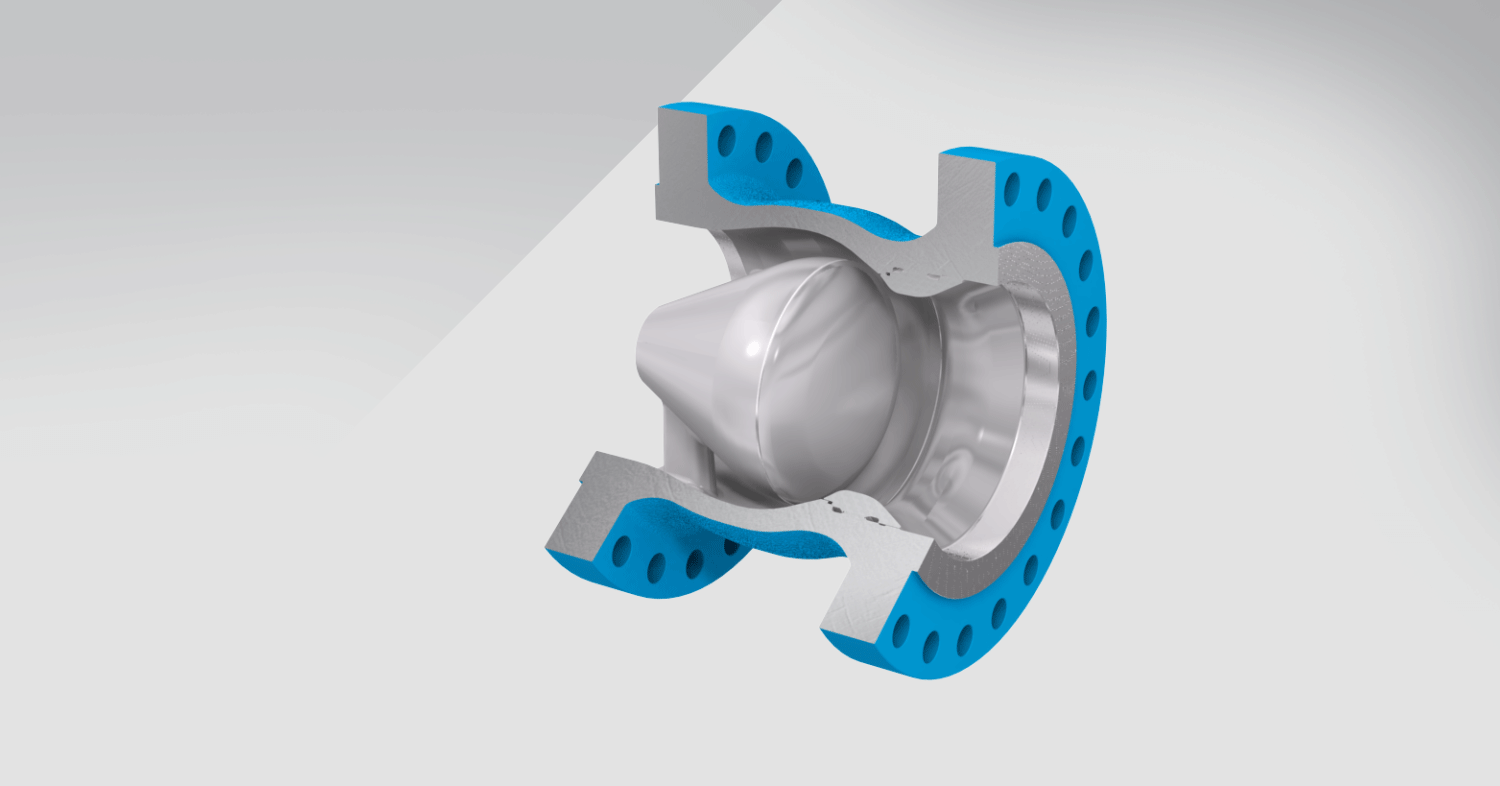

Каталожный разрез осевого обратного клапана.

Предотвращение обратного потока на выходе насосов и компрессоров, в системах охлаждения и транспортных трубопроводах.

Размерный ряд

2–84 дюйма

Классы корпуса

ASME Class 150–2500

Исполнения API

3000–10 000

Запирание

Металл по металлу

Конструкция

Осевое движение затвора, закрытие с помощью пружины

Обратный клапан не заменяет регулирующий или аварийный отсечной. Время закрытия и риск гидроудара оцениваем для конкретной системы; универсального значения температуры в обзорном листе нет.

Регулирующий клапан с V-образным сегментом шара

V150 / V300

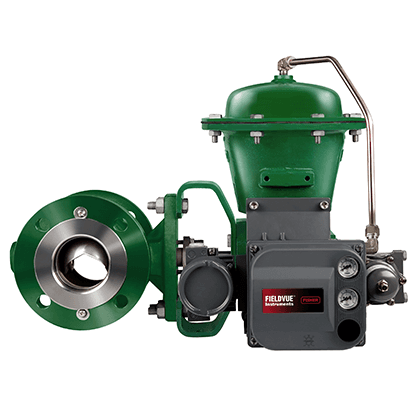

На фото V150 с приводом и позиционером; комплектация подбирается отдельно.

Регулирование жидкостей, газов и технологических сред с выбором седла под процесс.

Размеры в бюллетене

DN25–600 (NPS 1–24), по модели и исполнению

V150

Фланцы ASME Class 150

V300

Фланцы ASME Class 300

Металлическое уплотнение HD

−46…+288 °C

Высокотемпературное HD

+288…+427 °C

Характеристика

Модифицированная равнопроцентная

Температуры указаны для типов уплотнений, не для любой сборки клапана. Ограничения корпуса, подшипников, набивки и перепада давления проверяются совместно. Предельный размер доступен не во всех материалах.

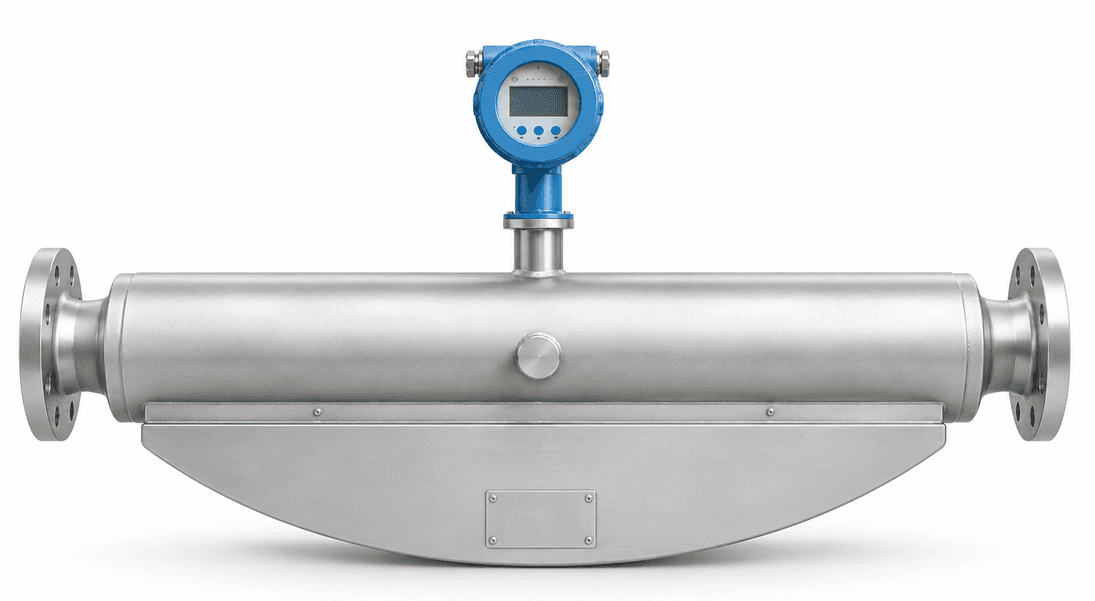

Кориолисовый массовый расходомер

LZYN

Прямое измерение массового расхода, массы, плотности и температуры жидкостей, включая нефть.

Диаметр

U: DN40–150 · W: DN8–250 · CW: DN50–150

Массовый расход

До 1 500 000 кг/ч — W, DN250

Давление

U / CW: до 10 МПа · W: до 42 МПа

Температура среды

−196…+250 °C по исполнению

Плотность

650–2000 кг/м³

Погрешность массы

±0,10 / ±0,20 / ±0,50 % по исполнению и расходу

−196 °C относится к раздельному низкотемпературному исполнению. Нижний предел расхода зависит от DN и выбранной погрешности. Максимумы температуры, давления и расхода не означают одну комплектацию.

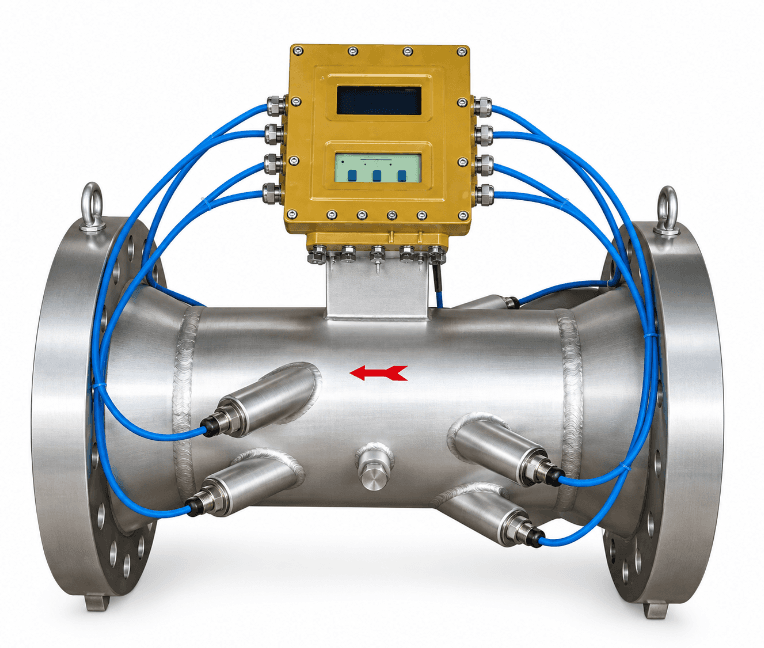

Ультразвуковой расходомер газа

LYNSB

Измерение расхода и накопленного объёма газа при рабочих условиях.

Диаметр

DN25–400

Расход при рабочих условиях

До 11 310 м³/ч — DN400

Давление

До 42 МПа по исполнению

Температура среды

−25…+55 °C; специальное: −40…+90 °C

Классы точности

0,5 / 1,0 / 1,5 — по диапазону и исполнению

Акустические каналы

1–4; 6 и 8 — по согласованию

Параметры приведены по каталогу. Минимальный расход зависит от DN и класса точности. Для стандартного объёма нужны давление, температура и данные для расчёта сжимаемости.

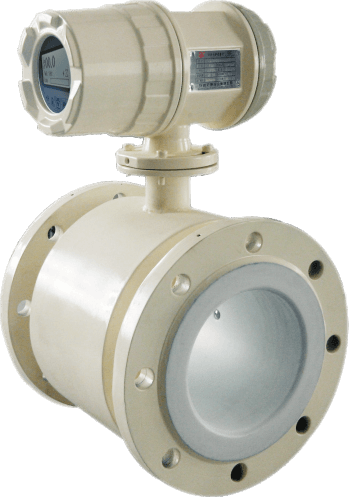

Электромагнитный расходомер

TK1100

Объёмный расход проводящих жидкостей: технической воды, стоков и пульпы. Футеровку и электроды подбираем по составу и абразивности среды.

Каталожный размерный ряд

DN3–2200

Номинальное давление

0,6–4,0 МПа — по DN и исполнению

Температура среды

Компактный: до +90 °C; раздельный: до +160 °C

Футеровка

PTFE: −40…+130 °C; PFA: −40…+160 °C

Проводимость

Более 5 мкСм/см; для воды — более 20 мкСм/см

Погрешность по каталогу

До ±0,5 % — при согласованных условиях измерения

Для DN300 в таблице каталога указано 1,0 МПа. Температуру ограничивает футеровка: резина и PO — ниже +70 °C. PFA в кодировке доступна только для части диаметров; максимальные DN и температура не относятся к одному исполнению.

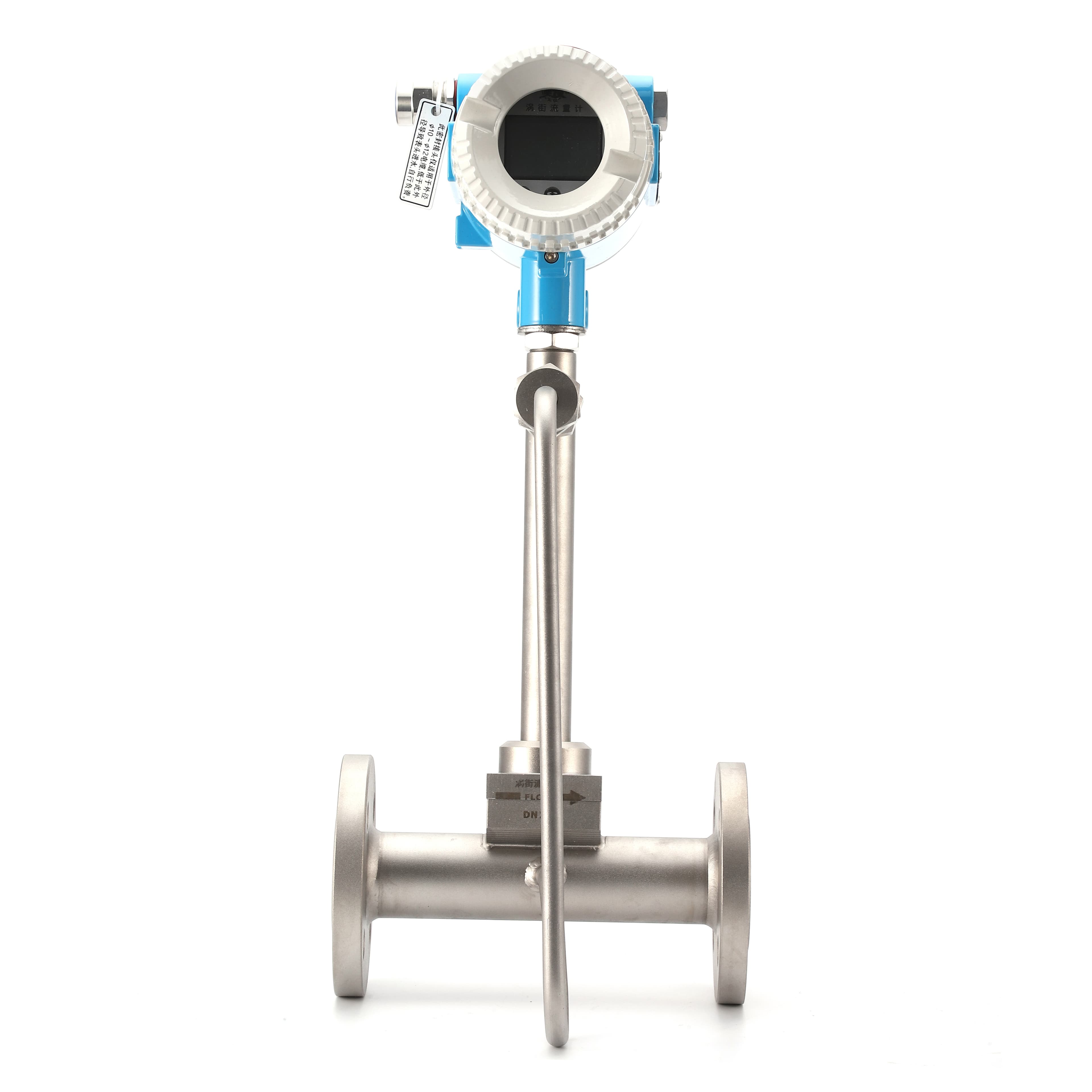

Вихревой расходомер

TK2100

Измерение расхода пара, сжатого воздуха, технологических газов и жидкостей. Для паровых и газовых линий подбираем необходимую компенсацию.

Каталожный размерный ряд

DN15–500

Номинальное давление

1,6 / 2,5 / 4,0 МПа — по исполнению

Температура среды

Стандарт: −40…+250 °C; расширенное: до +350 °C

Погрешность: жидкость

±1,0 % по таблице заказа TK2100

Погрешность: газ и пар

±1,5 % по таблице заказа TK2100

Диапазон скоростей

Жидкость: 0,5–7 м/с; газ и пар: 5–70 м/с

Нижний измеряемый расход зависит от плотности, вязкости и числа Рейнольдса. Диаметр выбираем по рабочему диапазону расхода. DN свыше 500 из общих таблиц семейства не переносим на TK2100.

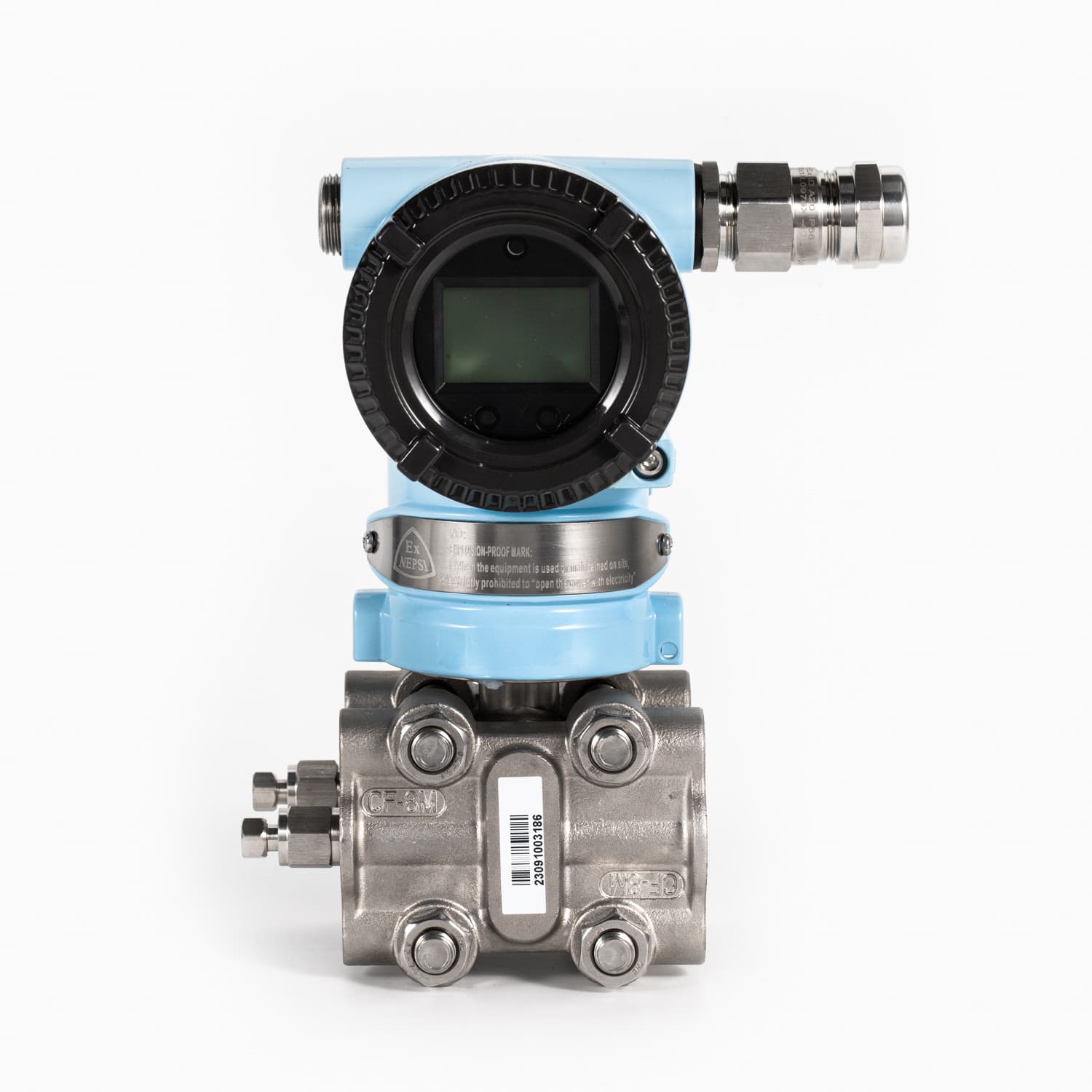

Преобразователь перепада давления

TK3051CD

Контроль сопротивления фильтров и другого оборудования по разности давлений до и после него.

Измеряемая величина

Перепад давления

Диапазон перепада

По выбранному сенсору и рабочим режимам

Давление в линии

Проверяется отдельно от диапазона перепада

Выход

4–20 мА + HART

Мембрана

316L, C-276, тантал — по исполнению

Рабочее давление в трубопроводе не равно измеряемому перепаду. Для подбора нужны оба значения, включая пуски и остановки.

Преобразователь давления в трубопроводе

TK3051C-T

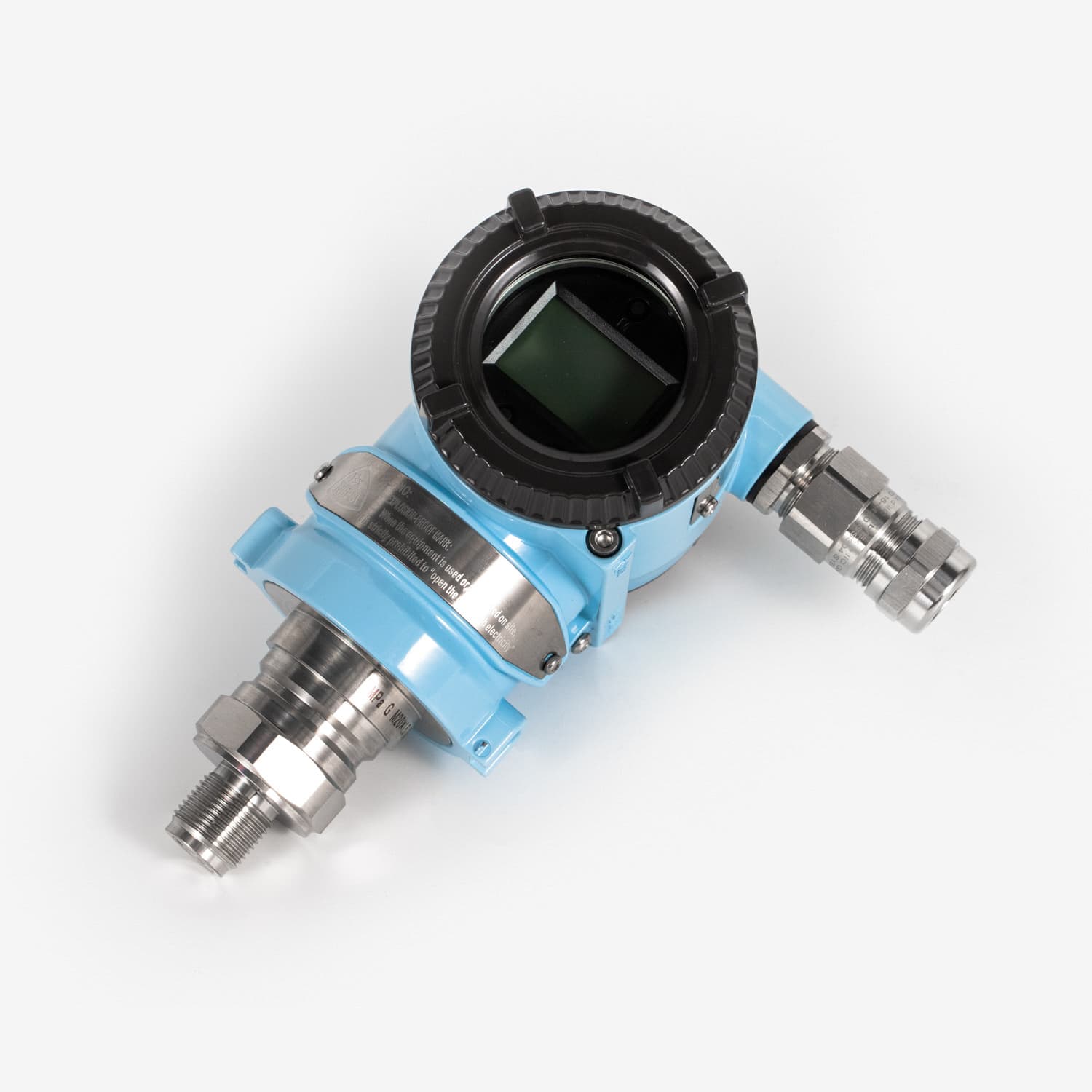

Фото резьбового исполнения семейства TK3051.

Измерение избыточного или абсолютного давления газа и жидкости в технологических линиях.

Исполнения

TG — избыточное; TA — абсолютное

Диапазон

Подбирается по типу давления и сенсору

Присоединения

G1/2A, M20×1,5, 1/2-14 NPT — по исполнению

Выход

4–20 мА + HART; PROFIBUS-PA — опция

Мембрана

316L, C-276, тантал; варианты с золотым покрытием

При запросе укажите, относительно чего измеряется давление: атмосферы или абсолютного вакуума. Диапазон и допустимую перегрузку согласуем для конкретного сенсора.

Преобразователь малых давлений и перепадов

TK3051C-M

Представитель семейства TK3051; внешний вид исполнения C-M уточняется при заказе.

Контроль малых перепадов в воздушных и газовых системах, включая сопротивление фильтров.

Диапазоны CDM

±25 / ±100 / ±500 / ±2500 / ±5000 Па

Перенастройка

До 20:1 по каталогу

Температура среды

−40…+100 °C

Температура окружения

−40…+85 °C

Выход

4–20 мА + HART

Приведены диапазоны дифференциального исполнения CDM. Исполнение CGM для малого избыточного давления подбирается отдельно. Условия перегрузки проверяем при выборе сенсора.

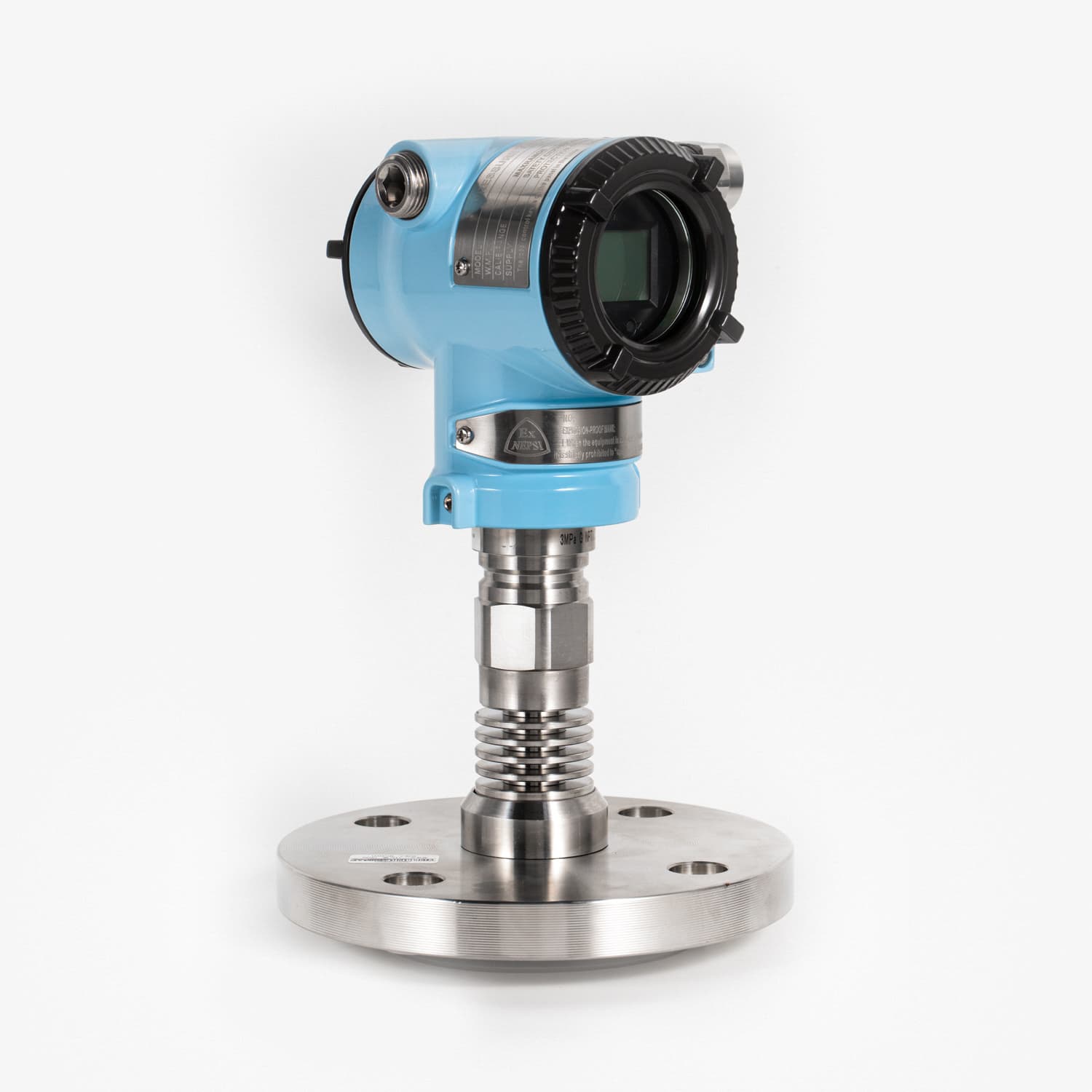

Давление горячих, вязких и агрессивных сред

TK3051C-P

Фланцевое исполнение с температурным разделителем.

Измерение давления с мембранной изоляцией и подбором разделителя под температуру и свойства продукта.

Верхние пределы, избыточное

40 / 200 кПа; 1 / 4 / 7 / 10 / 20 / 40 МПа

Верхние пределы, абсолютное

40 / 200 кПа; 1 / 4 МПа

Выход

4–20 мА; 4–20 мА + HART

Тепловая изоляция

Разделитель 100 мм или капилляр — по исполнению

Температура среды

По разделителю, заполнению и условиям процесса

40 МПа — верхний предел одного из сенсоров избыточного давления. Его каталожная перегрузка 60 МПа не является рабочим диапазоном. Температурный предел подтверждаем для сборки.

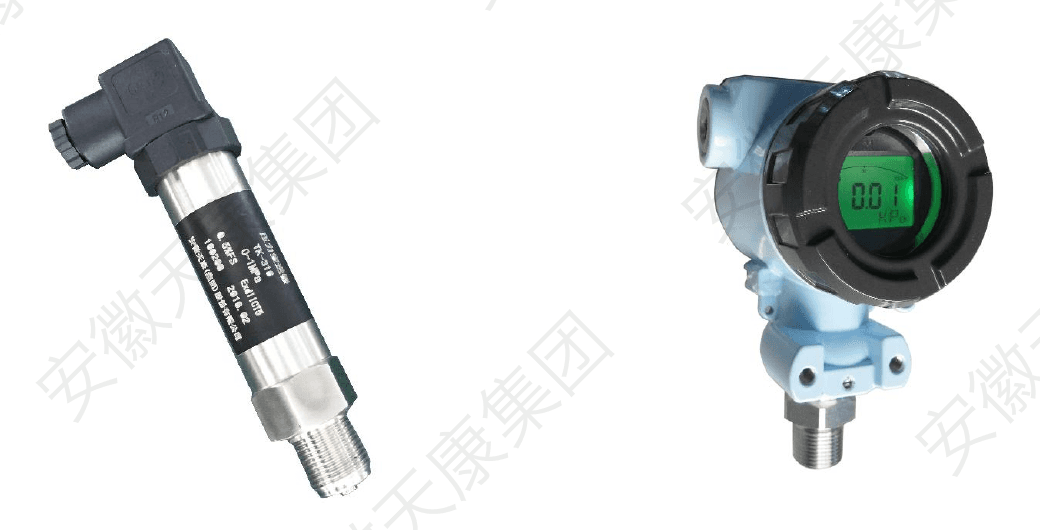

Общепромышленные преобразователи давления

TK208 / TK316

TK316 слева, TK208 справа — фото из каталога.

Измерение давления в системах водоснабжения, насосных установках и технологических линиях.

Каталожный охват семейства

−100 кПа…100 МПа — разные сенсоры и исполнения

Погрешность по каталогу

0,2 % или 0,5 % по исполнению

Температура окружения

−20…+60 °C

Питание и выход

24 В DC; двухпроводный 4–20 мА

Присоединение

G1/2A или M20×1,5; специальное — по запросу

Охват семейства не является диапазоном одного прибора. Для вакуума, абсолютного или избыточного давления выбирается соответствующий сенсор. Температура окружения не заменяет температуру среды.

Кабельный термометр сопротивления Pt100

WZPK

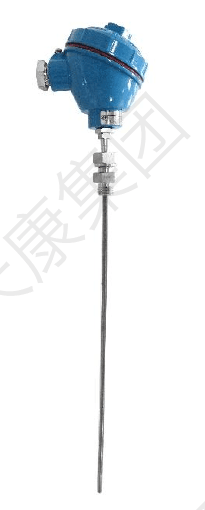

Каталожное фото одного из исполнений WZPK.

Контроль температуры воды, пара и технологических жидкостей в трубопроводах и аппаратах.

Чувствительный элемент

Pt100; один или два элемента

Каталожный диапазон

−200…+500 °C — по исполнению

Диаметр оболочки

3, 4, 5, 6 или 8 мм

Установка

Резьба, фланец или без крепления

Сигнал

Сопротивление Pt100

Диапазон выбираем по чувствительному элементу и конструкции. Для подключения к входу 4–20 мА нужен отдельный преобразователь.

Термопара типа K

WRN

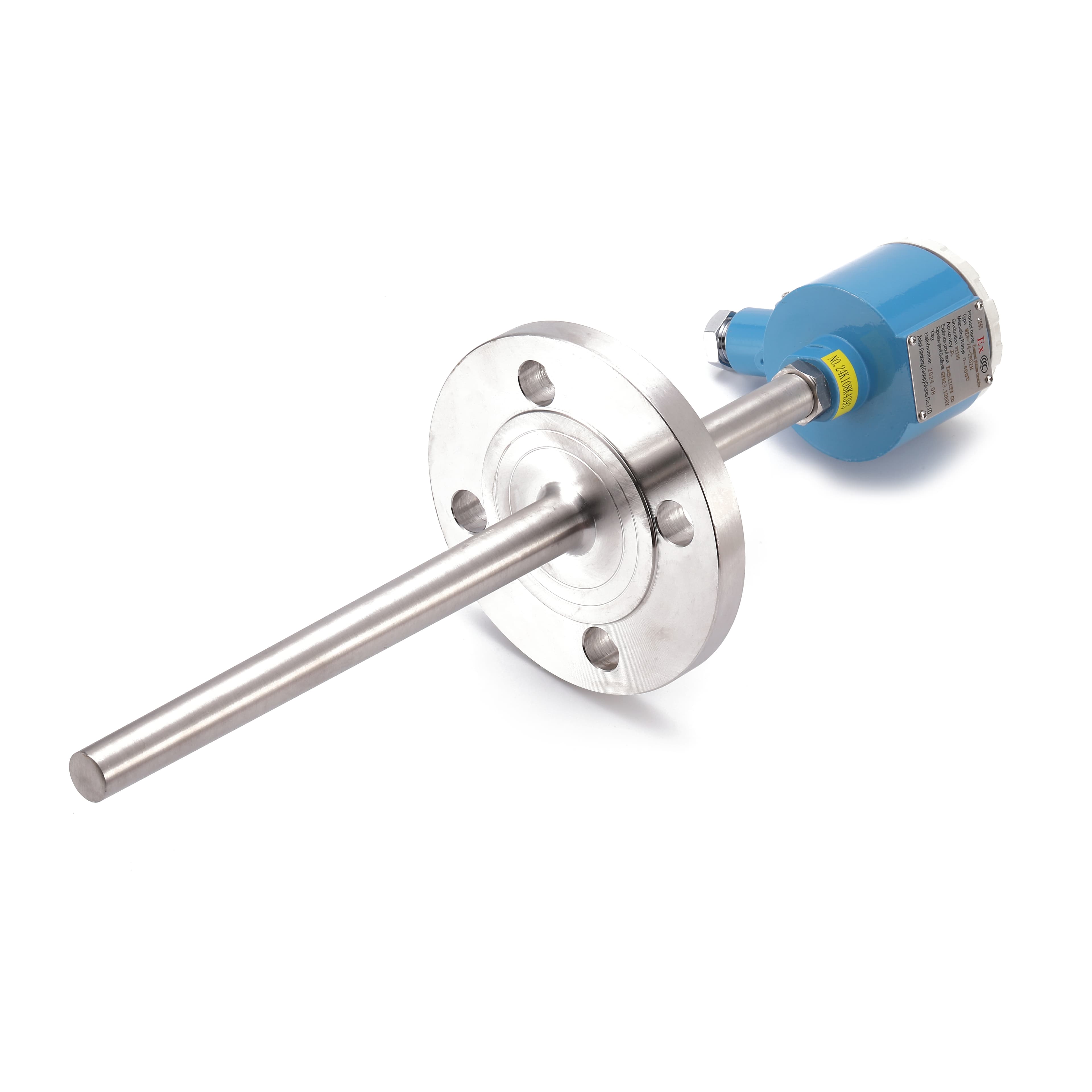

Фото фланцевого исполнения семейства WRN.

Измерение температуры горячих газов и других высокотемпературных процессов, где требуется термопара.

Градуировка

K

Каталожный диапазон

−40…+1200 °C — по исполнению

Конструкция

Сборная термопара с защитной арматурой

Установка

Резьбовая или фланцевая — по исполнению

Сигнал

ТермоЭДС; для 4–20 мА нужен преобразователь

Верхняя температура зависит от защитной трубы, среды и режима работы. Значение +1200 °C не относится автоматически к любому исполнению на фото.

Преобразователь сигнала термометра сопротивления

SBWZ

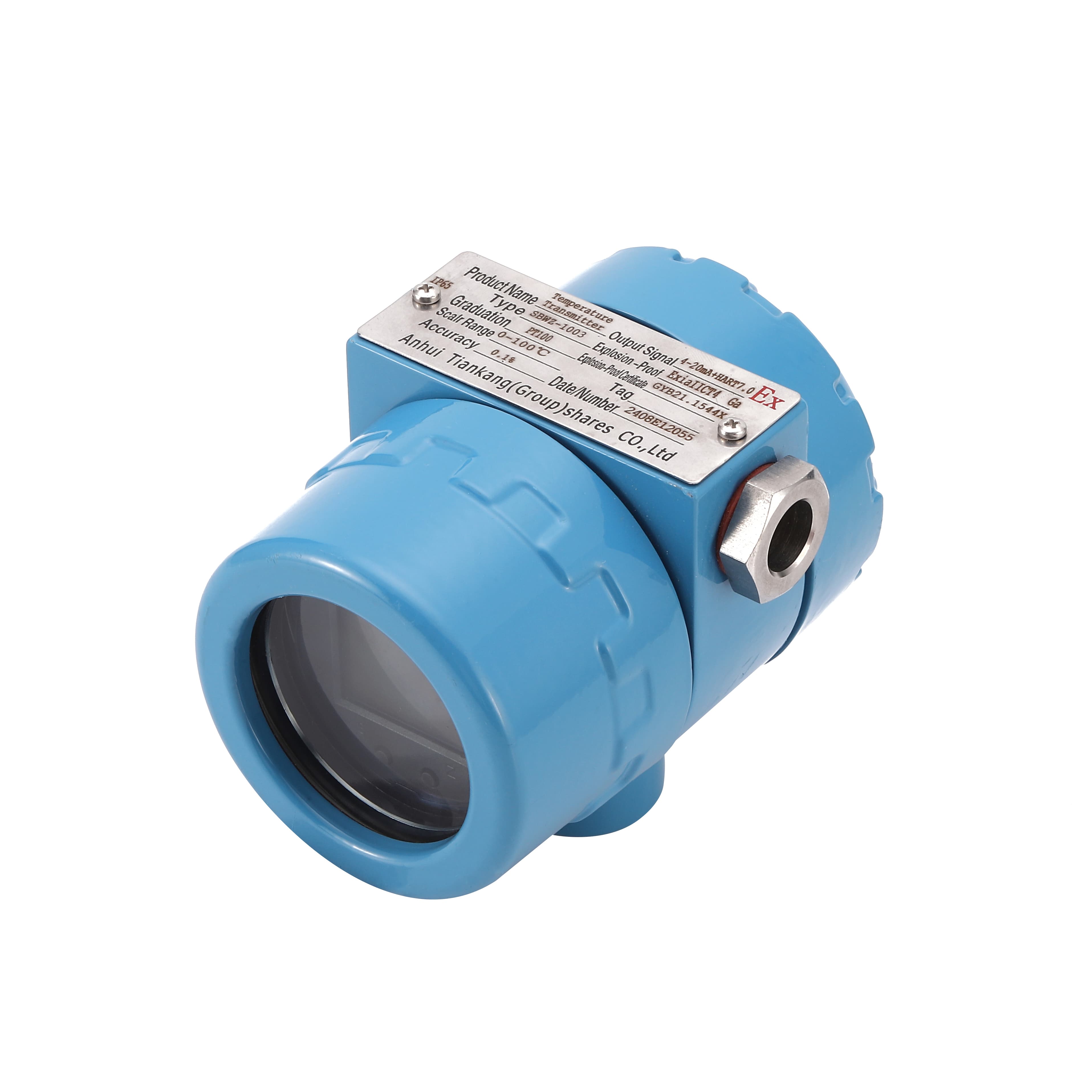

На фото SBWZ-1003: Pt100, настройка 0…100 °C, выход 4–20 мА + HART.

Передача температуры от Pt100 в систему управления по токовой линии. Применяется вместе с отдельным датчиком.

Вход

Pt100; другие входы — по исполнению

Выход

4–20 мА; HART — по исполнению

Диапазон настройки Pt100

В пределах −200…+600 °C по каталогу

Монтаж

Головка датчика или DIN-рейка — по исполнению

Диапазон настройки преобразователя не расширяет диапазон датчика. Для комплекта с WZPK учитываем ограничения обоих устройств.

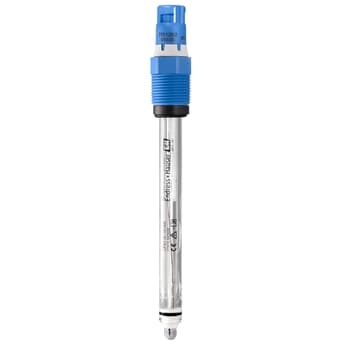

Цифровой датчик pH

CPS11E

Водоподготовка, нейтрализация и стабильные технологические процессы.

Исполнение A

pH 1–12 · −15…+80 °C

Исполнение B

pH 0–14 · 0…+135 °C

Исполнение F

pH 0–10 · 0…+70 °C

Давление A / B

0,8–17 бар абсолютного

Давление F

0,8–7 бар абсолютного

Подключение

Memosens 2.0

Диапазоны связаны с типом стекла A, B или F. Проверяем проводимость, состав среды и диаграмму давления/температуры выбранного исполнения.

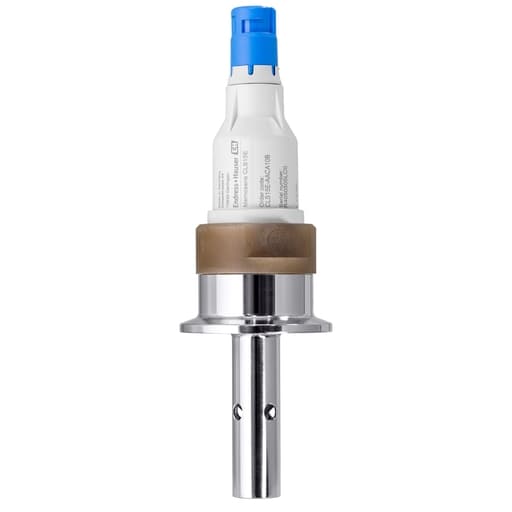

Датчик проводимости чистой воды

CLS15E

Контроль обессоливания, обратного осмоса и ионного обмена.

Ячейка k = 0,01

0,04–20 мкСм/см

Ячейка k = 0,1

0,10–200 мкСм/см

Температура, фиксированный кабель

−20…+100 °C

Температура, съёмная головка

−20…+120 °C

Давление при +20 °C

До 13 бар абсолютного

Давление при +120 °C

До 2 бар абсолютного

13 бар и +120 °C не являются совместным рабочим режимом. Приведены параметры резьбовых исполнений; допустимый режим проверяем по диаграмме давления/температуры.

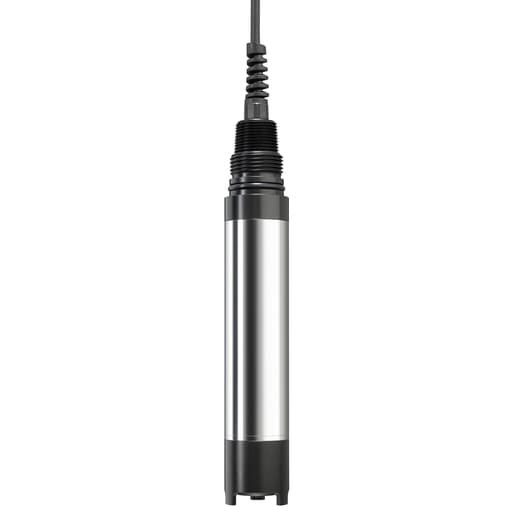

Оптический датчик кислорода

COS61D

Растворённый кислород в аэротенках, воде и сточных водах.

Концентрация кислорода

0–20 мг/л

Насыщение

0–200 %

Парциальное давление

0–400 гПа

Температура среды

−5…+60 °C

Давление

До 10 бар абсолютного

Для следовых концентраций кислорода в котловых контурах нужен отдельный подбор. Рабочий диапазон выбираем по задаче и требуемой точности.

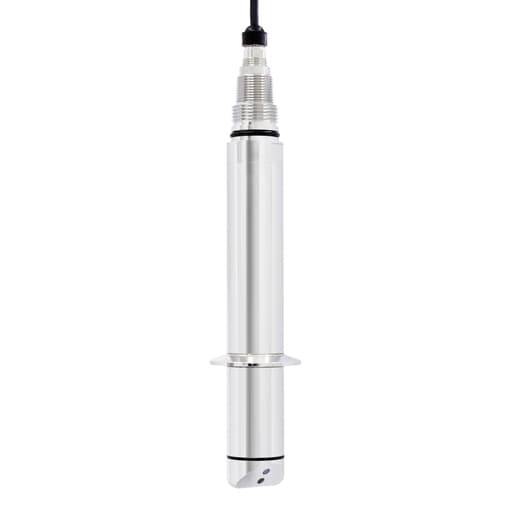

Датчик мутности

CUS52D

Контроль питьевой и технической воды, в том числе после фильтрации.

Мутность

0–4000 FNU

Температура, стальной корпус

−20…+85 °C

Температура, пластиковый корпус

−20…+60 °C

Давление, стальной корпус

0,5–10 бар абсолютного

Давление, пластиковый корпус

0,5–6 бар абсолютного

Температура и давление зависят от корпуса. На результат влияют пузырьки и загрязнение оптики; для концентрации взвеси нужна отдельная калибровка.

Радиометрический приёмник-преобразователь

FMG50

Плотность, уровень и граница раздела при наружном монтаже.

Окружающая температура, NaI

−40…+80 °C

Окружающая температура, PVT

−40…+60 °C

Окружающая температура, PVT HT

−20…+80 °C

Выход

Двухпроводный 4–20 мА HART

Диапазон плотности

Определяется расчётом измерительной точки

Здесь указана температура вокруг приёмника, не температура продукта. Давление и температура процесса оцениваются вместе с трубой, теплоизоляцией и условиями монтажа. Универсальную точность плотности не назначаем.
