Расход пульпы
Подберём расходомер для подачи пульпы, флотации или хвостового хозяйства. При подборе учтём состав среды, содержание твёрдых частиц, диапазон расхода и условия монтажа.
Горнодобыча и обогащение
Подбор приборов для пульпы, абразивных сред и сложных условий измерения.
Подобрать прибор →Какую задачу нужно решить?
Плотность пульпы →
Поможем подобрать измерение плотности для контроля процесса сгущения и транспортировки пульпы. Сопоставим способы измерения с условиями на вашем участке.
Уровень в ёмкостях и сгустителях
Уточним, что требуется контролировать: поверхность продукта, заполнение ёмкости или границу раздела сред. Подберём прибор с учётом пены, налипания и конструкции оборудования.
Дозирование реагентов
Подберём приборы измерения расхода и регулирующую арматуру для линии дозирования. Учтём свойства реагента, рабочий диапазон и требования к материалам.
Пример подбора оборудования
Подача пульпы: расход в линии и уровень в ёмкости
Пульпа поступает по трубопроводу DN300 в приёмную ёмкость. Нужно видеть, сколько среды подаётся и как меняется заполнение. Рассмотрим два прибора для этих задач.
Типовой пример, не описание выполненного проекта. Окончательный выбор приборов зависит от параметров вашего участка.
Трубопровод DN300 · измерение расходаПриёмная ёмкость · измерение уровня
Электромагнитный расходомер
TK1100
Расход пульпы в трубопроводе DN300
Для линии DN300 рассматриваем электромагнитный расходомер TK1100. Он измеряет объёмный расход электропроводной пульпы. Позволяет наблюдать за подачей среды на следующий этап процесса.
Что проверяем перед предложением
Проверяем электропроводность, долю и размер твёрдых частиц, абразивность и диапазон расхода. Подбираем футеровку и электроды; проверяем заполнение трубы и условия заземления.
Измеряет объёмный расход. Для плотности и расчёта потока сухого вещества потребуется отдельное измерение плотности и данные о составе.
Подобрать исполнение под мои параметры →

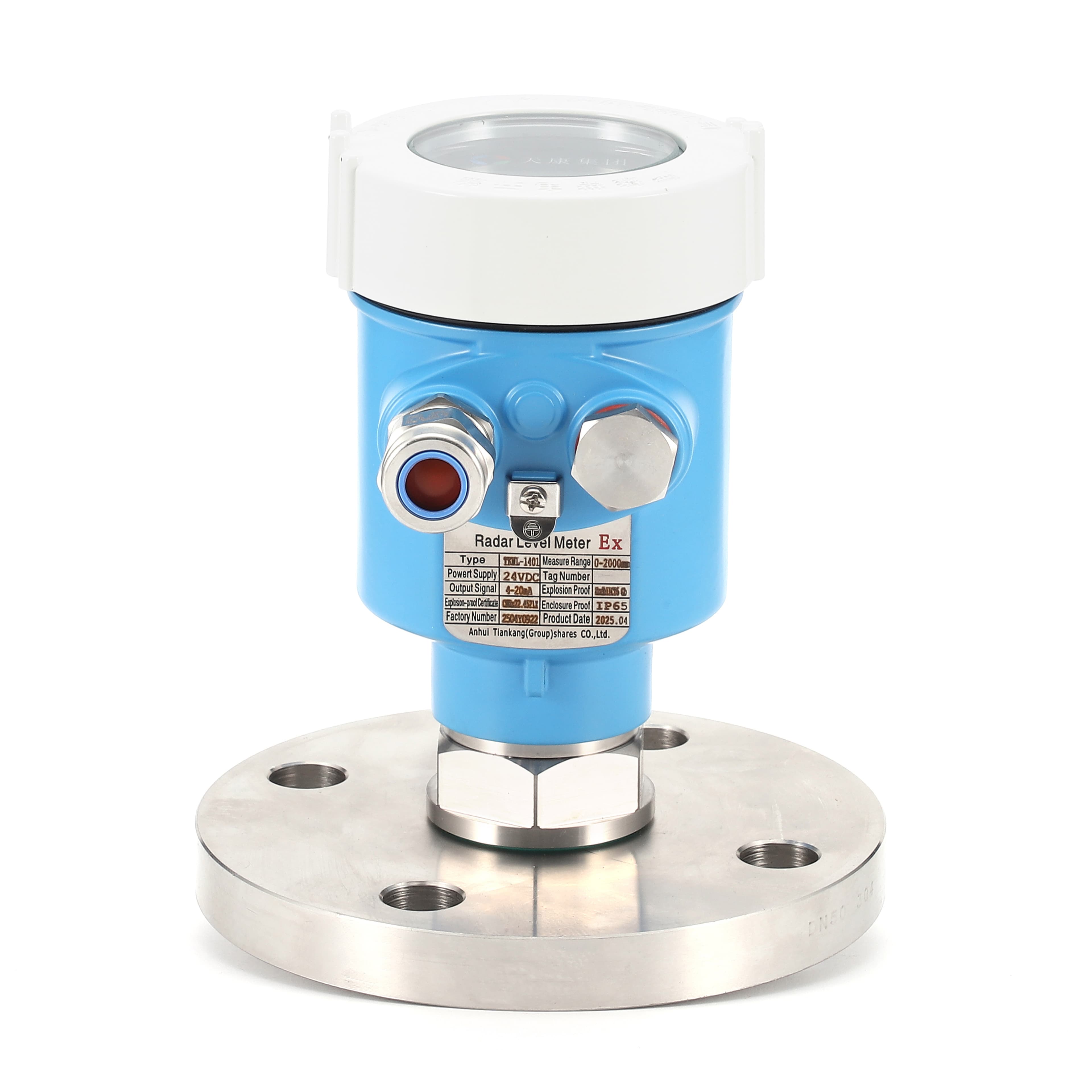

Радарный уровнемер
TKWL-1400
Уровень в приёмной ёмкости
Кандидат для бесконтактного контроля уровня поверхности. Помогает оператору видеть изменение заполнения ёмкости при подаче и отборе пульпы.
Что проверяем перед предложением
Проверяем пену, волнение поверхности, налипание, свойства среды и геометрию ёмкости. По этим данным выбираем модель, антенну и место установки.
Измеряет уровень поверхности. Не заменяет измерение плотности или границы осадка в сгустителе. На фото — исполнение TKWL-1401.
Подобрать исполнение под мои параметры →Есть похожий участок?
Пришлите описание пульпы, диапазон расхода, диаметр трубы и размеры ёмкости. Добавьте температуру, давление и фотографии мест установки, если они есть. Начать можно с имеющихся данных.
Обсудить мой участок →Откроется почтовая программа. ТЗ и фотографии можно приложить к письму.
Для плотности пульпы рассмотрите радиометрический пример ниже. Границу осадка, дозирование реагентов и другие задачи обсудим по запросу.
Плотность пульпы · пример подбора
Измерять плотность через стенку пульпопровода
На линии DN300 нужно контролировать плотность пульпы при сгущении или транспортировке. Абразивная среда изнашивает контактирующие с ней детали. Радиометрическое измерение позволяет разместить измерительные компоненты снаружи трубы.
Типовой вариант для обсуждения, не описание выполненного проекта РНК. Диапазон плотности и требуемую точность определяем по вашей задаче.
FMG50 в составе системы измерения плотности
Приёмник регистрирует ослабление гамма-излучения при прохождении через трубу и продукт. После калибровки система определяет плотность среды. Передачу показаний в систему управления можно организовать по 4–20 мА с HART.
Что входит в решение
Приёмник FMG50, закрытый источник излучения в защитном контейнере, монтажное крепление и подключение к системе управления. Тип приёмника, источник, контейнер и геометрию измерения выбираем совместно по расчёту.
Что проверяем при подборе
Внутренний диаметр, материал и толщину стенки трубы, футеровку, состав и диапазон плотности пульпы. Учитываем заполнение трубы, воздух в потоке, отложения, износ и требуемое время отклика. Для калибровки согласуем контрольные пробы и лабораторное определение плотности.
Расход и плотность — две измерительные точки
TK1100 измеряет объёмный расход электропроводной пульпы, радиометрическая система — её плотность. По согласованным показаниям можно рассчитывать массовый расход смеси. Для потока сухого вещества дополнительно нужны данные о плотности жидкой и твёрдой фаз и проверенная расчётная зависимость.
Условия реализации
Систему с источником излучения рассматриваем как отдельный проект. До предложения согласуем требования радиационной безопасности, разрешительные процедуры и организацию обслуживания на объекте. Поставка одного приёмника не означает готовность всей измерительной точки.
Пришлите диапазон плотности, состав пульпы, чертёж трубы с футеровкой и фото участка. Укажите, нужен контроль плотности, массового расхода смеси или количества сухого вещества.
Обсудить измерение плотности →Откроется почтовая программа. Чертёж и фотографии можно приложить к письму.
Новый прибор или замена установленного?
Укажите, что нужно измерять и на каком участке. Для замены начните с модели прибора и описания того, что не устраивает в его работе.
Написать на email →Откроется ваша почтовая программа. Приложите ТЗ, спецификацию или фотографии к письму на info@rnk-engineering.kg.
Что поможет при подборе
- Среда и состав, рабочая температура и давление.
- Диапазон измерения и требуемая точность.
- Размер трубопровода или ёмкости, условия установки.
- Модель существующего прибора, паспорт или ТЗ — если есть.
Сопоставим подходящие исполнения, отметим отклонения от требований и согласуем комплектность поставки.
