Измерение плотности

Подбор измерения плотности под состав среды и условия процесса.

Плотность пульпы · пример подбора

Измерять плотность через стенку пульпопровода

На линии DN300 нужно контролировать плотность пульпы при сгущении или транспортировке. Абразивная среда изнашивает контактирующие с ней детали. Радиометрическое измерение позволяет разместить измерительные компоненты снаружи трубы.

Типовой вариант для обсуждения, не описание выполненного проекта РНК. Диапазон плотности и требуемую точность определяем по вашей задаче.

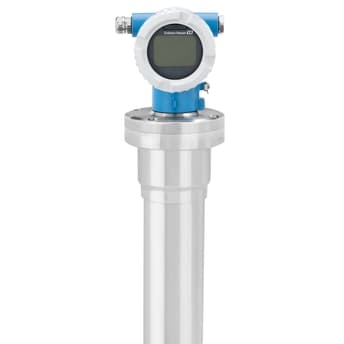

Радиометрический приёмник Gammapilot FMG50 — FMG50 — приёмник со встроенным преобразователем. Источник и защитный контейнер на фото не показаны.

FMG50 в составе системы измерения плотности

Приёмник регистрирует ослабление гамма-излучения при прохождении через трубу и продукт. После калибровки система определяет плотность среды. Передачу показаний в систему управления можно организовать по 4–20 мА с HART.

Что входит в решение

Приёмник FMG50, закрытый источник излучения в защитном контейнере, монтажное крепление и подключение к системе управления. Тип приёмника, источник, контейнер и геометрию измерения выбираем совместно по расчёту.

Что проверяем при подборе

Внутренний диаметр, материал и толщину стенки трубы, футеровку, состав и диапазон плотности пульпы. Учитываем заполнение трубы, воздух в потоке, отложения, износ и требуемое время отклика. Для калибровки согласуем контрольные пробы и лабораторное определение плотности.

Расход и плотность — две измерительные точки

TK1100 измеряет объёмный расход электропроводной пульпы, радиометрическая система — её плотность. По согласованным показаниям можно рассчитывать массовый расход смеси. Для потока сухого вещества дополнительно нужны данные о плотности жидкой и твёрдой фаз и проверенная расчётная зависимость.

Условия реализации

Систему с источником излучения рассматриваем как отдельный проект. До предложения согласуем требования радиационной безопасности, разрешительные процедуры и организацию обслуживания на объекте. Поставка одного приёмника не означает готовность всей измерительной точки.

Пришлите диапазон плотности, состав пульпы, чертёж трубы с футеровкой и фото участка. Укажите, нужен контроль плотности, массового расхода смеси или количества сухого вещества.

Обсудить измерение плотности →

Откроется почтовая программа. Чертёж и фотографии можно приложить к письму.

Сложные условия — конкретные решения

Примеры применения из отраслевой практики. Возможно, в одном из них вы узнаете свою задачу.

Отложения в трубе мешают контролировать плотность

В целлюлозном производстве агрессивный раствор постепенно оставляет отложения на стенках трубы. При контроле плотности приходится учитывать и свойства жидкости, и изменение состояния трубопровода.

В этом примере радиометрическое измерение дополняется корректировкой калибровки по мере накопления отложений. Сам прибор — только часть решения: важно заранее продумать проверку показаний и обслуживание.

Показания плотности меняются, а причина неясна? Расскажите о среде, приборе и состоянии трубы — обсудим, что нужно проверить.

Обсудить измерение плотности →

Нужно контролировать плотность известняковой суспензии

На участке очистки дымовых газов плотность суспензии — один из параметров контроля процесса. Измерение должно соответствовать рабочему диапазону и условиям трубопровода.

В примере применения использовано радиометрическое измерение плотности на трубе DN150 в диапазоне 1000–1350 кг/м³. Эти параметры относятся к конкретной установке; для другого участка решение подбирается по его исходным данным.

Нужен контроль плотности суспензии на вашем участке? Начните с состава среды и размеров трубы — поможем уточнить задачу.

Обсудить контроль суспензии →

Что учитываем при подборе

Как меняется состав среды и для чего используется результат измерения.
Каковы температура, давление, содержание твёрдых частиц и условия монтажа.
Какие способы измерения подходят объекту. Радиометрический метод рассматриваем отдельно с учётом требований к эксплуатации.

Начните с описания задачи

Укажите параметры процесса или приложите имеющуюся спецификацию. Для замены оборудования пригодятся модель, код заказа или паспорт. Недостающие данные уточним при подборе.
